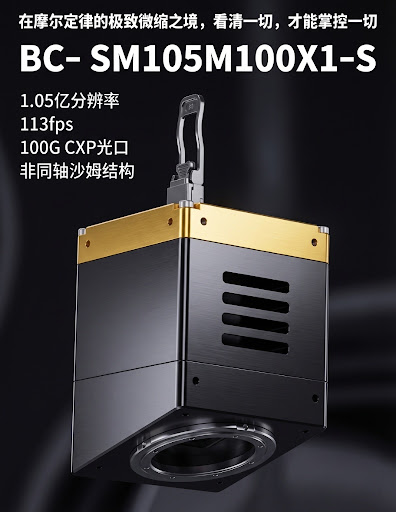

新品发布｜突破量测物理极限，重塑先进封装良率引擎 — 博视像元 1亿像素超高速·光口沙姆3D量测全画幅相机

发布时间：2026-04-15 10:58:28 来源：BOPIXEL 阅读：820

在先进封装（Advanced Packaging）迈向高带宽内存多层堆叠与 Cu-Cu 混合键合（Hybrid Bonding）的深水区，传统3D量测正面临“精度（Resolution）”与“产能（UPH）”的生死博弈。面对极微小的互联 Pitch、纳米级共面度要求与极薄 Die 翘曲挑战，先进封装量测设备需要一颗重新定义光学边界的“超级感知之眼”。


核心技术壁垒开启半导体量测“降维打击”

极限微观解析：10000 ×10000, 2.74μm 超小像元

下一代 Cu-Cu 直接键合工艺中，焊盘间距（Pitch）急剧缩减至 10μm 甚至更小。要精准解析这一微观世界，必须依赖极致的原生空间解像力。

亚微米级（Sub-micron）物理采样：博视像元1亿像素超高速·光口沙姆3D量测全画幅相机搭载 2.74μm 极小物理像元，具备极高的原生奈奎斯特频率。配合高倍率远心光学系统，可轻松突破物理极限，实现亚微米级的晶圆表面空间网格采样。
视野与精度的完美平衡：高达 10,000 像素的超宽横向阵列，打破了“高倍率必损视野”的光学定律。让设备在获得极限空间分辨率的同时，单次扫描即可覆盖极为广阔的视野（FOV），彻底解决细微 Pitch 解析与超大面积扫描之间的矛盾。

突破传输光障：100Gbps 光口直连 × 113 fps 极致帧率

在100%全量检测的严苛要求下，庞大的3D数据吞吐量绝不能成为产线 UPH 的瓶颈。

超宽带数据洪流：搭载最新一代100Gbps（如 CoaXPress-over-Fiber）超大带宽光口，为 1 亿像素的海量数据提供无延迟的高速通道。
无缝飞扫（On-the-fly Scanning）：极高的数据吞吐能力，让相机即使在高频采样的三维量测任务中，依然保持极其恐怖的帧率表现。彻底淘汰机台低效的“走-停-拍”模式，助力设备实现高速连续的匀速飞扫，将整片晶圆的全检周期从“小时级”大幅压缩至产线可接受的“分钟级”。

无视景深枷锁：深度定制的沙姆 (Scheimpflug) 光学架构

针对高精度 3D 量测（如白光相移、非同轴共焦/三角法）中大角度斜射带来的景深缺失痛点，1亿像素超高速·光口沙姆3D量测全画幅相机原生支持极其严苛的沙姆定律（Scheimpflug Principle）倾斜调校。

全域锋利，拒绝妥协：传统相机在倾斜拍摄时，必须极度缩小光圈以换取景深，导致进光量骤减及衍射模糊。沙姆架构确保 10,000 像素的超宽视场在倾斜投影面内，从边缘到中心绝对合焦。在全开大光圈、保持非凡进光量的前提下，输出无畸变、高反差、无死角的超密 3D 点云，为底层算法提供最纯净的高度解算源数据。

在良率即是生命线的 3D 异构集成时代，博视像元1亿像素超高速·光口沙姆3D量测全画幅相机为您的检测设备注入最强感知力，全方位应对以下前沿检测挑战：

Cu-Cu Hybrid Bonding 检测：以极高空间分辨率，高速扫描纳米级表面平整度、微小瑕疵（Particle）、以及极小 Pitch 下的碟状凹陷（Dishing）。
微凸块（Micro-bump）3D 全检：完美克服高反射金属表面的伪影干扰，高精度提取千万级微凸块的三维形貌，保障严苛的共面度（Coplanarity）及体积一致性。
超薄晶圆/芯片翘曲（Warpage）分析：超大视场配合极高频率采样，实时解算极薄 Die 在复杂应力下的热力学微变形与局部翘曲趋势。
