随着信息技术和半导体技术的迅速发展半导体工艺制程的不断提高，在有限空间和复杂系统中，不仅需要相机的高性能同时也需要相机的尺寸和体积有严格的限制。在这一背景下，微型CoaXPress（CXP）相机应运而生，特别是在半导体行业中的应用，如封装（Bonding）、Wafer级3D封装、集成电路（IC）分选等场合，其价值愈加凸显。

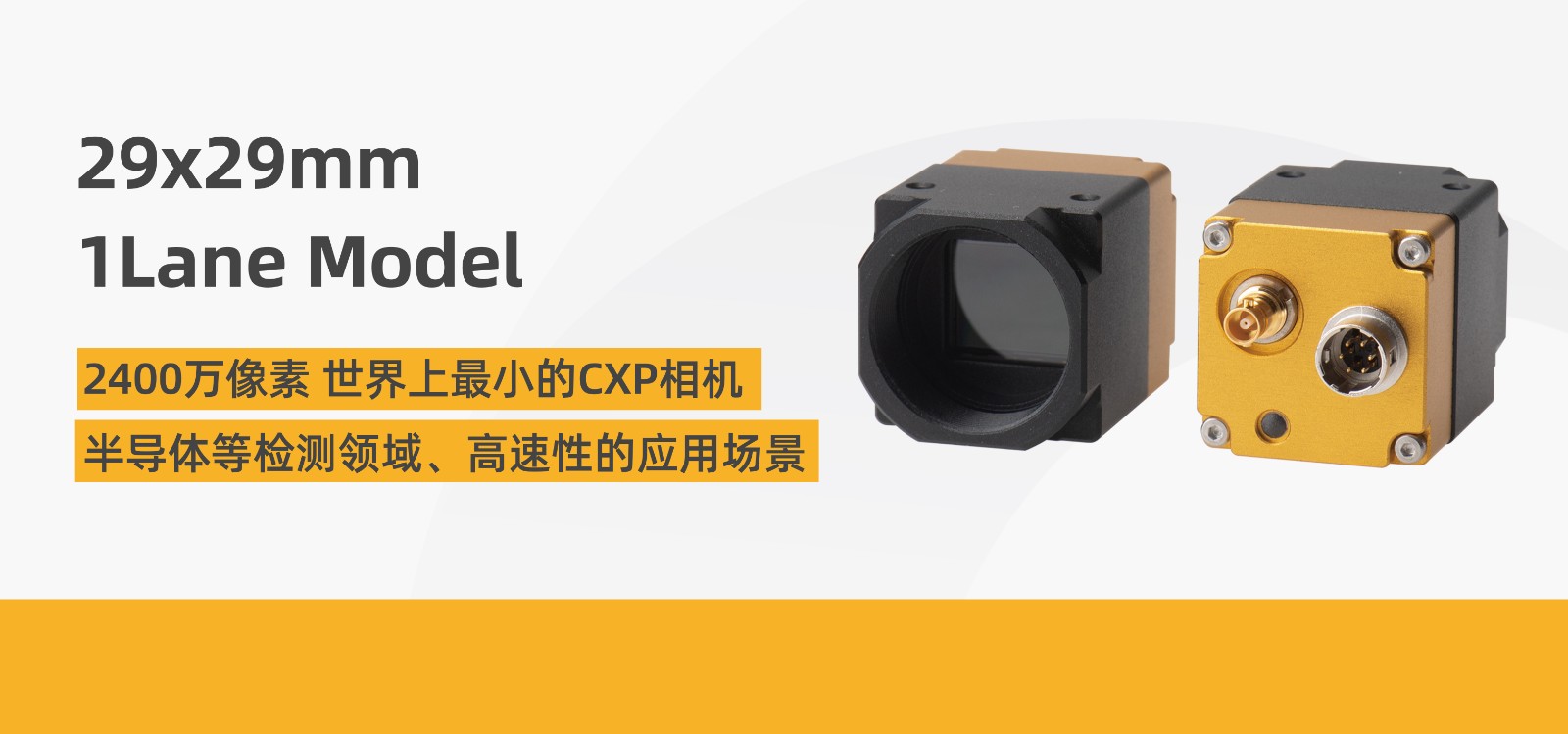

相比传统的USB和GigE相机，CoaXPress 的海量数据和性能功耗，使得CoaXPress的体积常规都在40mm*40mm 或更大的尺寸。但在半导体领域有很多的应用层场景需要体积小于30mm*30mm乃至更小的尺寸。但同时又需要满足20m长距离和 12.5Gbps超高速采集。微型CXP相机的设计旨在满足高速度、高分辨率和高可靠性的需求同时。尽可能将相机做到体积小巧，使其能在空间有限的环境中灵活布置。在2022年以来，诞生了世界第一批能将高速相机能将CoaXPress12达到29mm 这一微型体积。以博视像元的29mm 2400万像素的CXP-12相机为例，它被誉为世界上最小的CXP-12相机，展现了极高的分辨率和图像捕捉能力以及超长的稳定的传输距离。使得半导体领域的制程和工艺升级能为可能和现实。此外，博视像元的研发团队正推出更微型的CXP相机，通过FPGA设计与优化，以及独创性的协议和电路设计，CXP-6和CXP-12相机的体积缩小至18mm*18mm*20mm，将微型CXP相机推到一个前所未有的高度。CoaXPress6/12 和相机微型结合能给半导体带来全新的变化：
传输速率与距离优
抖动与触发控制
在半导体设备的高精度测量和检测中，光和速度的控制需要做到1us内，这就需要对成像系统精准的控制，对相机的触发抖动控制极其苛刻，乃至到几十ns级别。微型CXP相机能够精确地控制触发时机，避免因抖动而影响成像质量。这一点在半导体Wafer级别设备和处理场合尤为关键。因此，微型CXP相机通过其独特的设计，实现了对瞬时图像捕捉的优化，确保在复杂的操作环境中也能稳定运行。
微型CXP相机以其高传输速率，稳定抗干扰，长传输距离为设备的布局提供了更大的灵活性，尤其是在复杂的半导体装备中。
3D封装作为半导体技术发展的一个重要方向，要求在多个Wafer 层级上进行精确的图像采集与处理。微型CXP相机以其优异的成像质量，为3D封装提供了可靠的视觉解决方案。由于其体积小，能够嵌入到复杂的设备内部，满足了3D封装设备对空间的苛刻要求。
微型CXP相机的面世，为半导体行业的自动化与智能化发展提供了强有力的技术支持。从处理器与封装到3D封装及IC分选，这些小巧高效的相机正在逐步替代传统的USB微型相机，为生产线带来更多可能。未来，随着半导体技术的不断进步，微型CXP相机将继续发挥其在高速成像、精准检测等方面的优势，助力行业的革新与发展。通过持续的技术创新与市场应用拓展，微型CXP相机有望在全球半导体市场中占据更为重要的位置。
