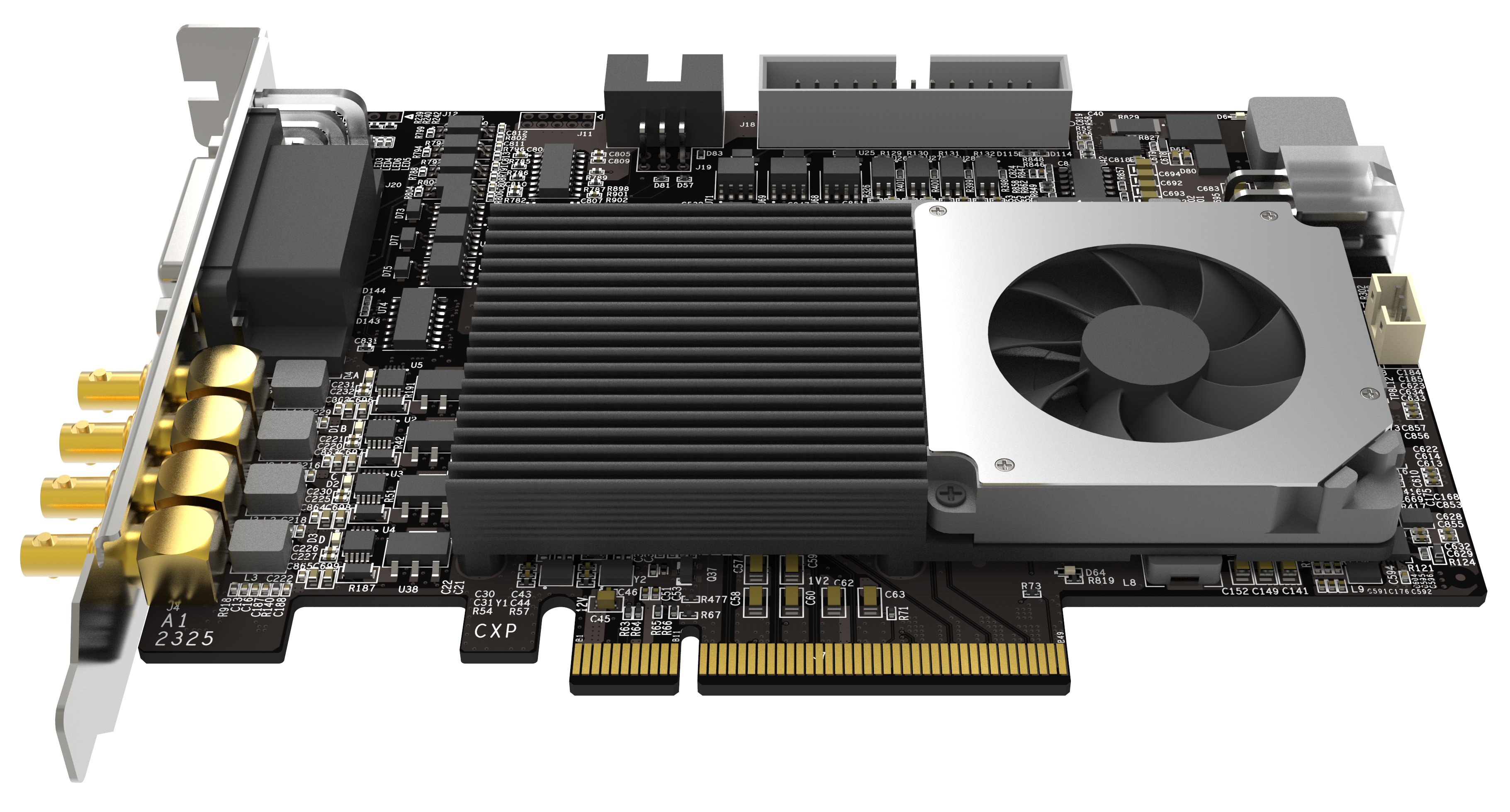

BO-CXP12X4（6X4）BO-CXP12X4（6X4）

Flex I/O Viewer客户端，兼容各类CXP工业相机，支持参数配置与预览、Flex DMA PCIe传输引擎，帧捕获和传输完全由硬件完成，不占用CPU/支持工业相机线缆乱序接入

索要报价

性能特点

最大4通道单相机单Data Stream帧捕获卡
支持CoaXPress 1.1/2.0协议标准
全面支持高达12.5 Gbps的CXP-12速率，4路CXP-12 连接，最高支持5000MB/s 的相机传输带宽
全高PCIe 插卡，PCIe Gen 3 x8 接口，支持高达6700MB/s的总线带宽
Flex I/O Viewer客户端，兼容各类CXP工业相机，支持参数配置与预览
Flex DMA PCIe传输引擎，帧捕获和传输完全由硬件完成，不占用CPU
支持工业相机线缆乱序接入
支持 GenTL Producer、GenICam 应用编程接口
提供FDK（FPGA Development Kit）开发套件，帮助用户添加自定义算法、功能

规格参数

CXP接口
4个75欧姆Micro-BNC接口
支持PoCXP，每个接口可提供16W供电，总功率最大为64W
支持 1.25，2.5，3.125，5，6.25，10，12.5Gbps速率
相机支持
支持Aera-scan面阵相机、Line-scan线扫相机
支持黑白相机、彩色相机（YCbCr, YUV, RGB and Bayer CFA）
Tap支持1X-1Y、1X-1Y2、1X-2YE
固件类型
单相机固件：
支持1个1、2、4链路相机
支持链路乱序连接
功耗低、支持FDK二次开发
支持Bayer2RGB功能
四相机固件：
支持AAAA单相机模式，A通道可连接1个1、2、4链路相机
支持AABB两相机模式，AB通道可连接1个1、2链路相机
支持AABC三相机模式，A通道可连接1个1、2链路相机，BC通道可连接1链路相机
支持ABCD四相机模式，ABCD通道可连接1链路相机
内置图像处理
数据小端转换
扩充10-/12-/14-bit数据至16-bit，高位、低位扩充可选
Bayer CFA转 RGB （采用3X3线性插值算法）
备注：Bayer CFA转RGB功能，行最大支持 32768 Bytes
FDK支持
可向用户提供FPGA二次开发工程FDK（FPGA Development Kit）
基于单相机固件开发，接口采用AXI标准接口
FPGA型号Xilinx Kintex Ultrascale XCKU035
99% DSP, 75%FF, 68% LUT, 73% BRAM资源可用
LED指示
4个全色LED，可按CXP规范显示对应Micro-BNC接口状态
帧缓冲
4 片4Gb DDR4-2400 帧缓冲区（2GB）
PCIe 接口
PCIe Gen 3 x8 接口，向下兼容 PCIe Gen 2/1 及 x4，x2，x1
面板I/O
4个75欧姆DIN Micro-BNC接口
1个 DB26母头连接器，包含以下接口
4路差分光隔离输入
4路差分高速输入
3路差分光隔离输出
2路双向TTL/LVTTL单端接口
12V与GND
PCB板上I/O
1个2x13 2.54 间距连接器，包含以下接口
4路差分光隔离输入
4路差分高速输入
3路差分光隔离输出
2路双向TTL/LVTTL单端接口
12V与GND
1个2x3 2.54 间距连接器，包含4路多卡同步接口
板载电源输入
一个板载6 Pin PEG 连接器，当使用 PoCXP 对相机供电时必须连接此接口。
风扇
上报FPGA温度和风扇转速信息，可手动设定风扇转速。
尺寸
141.6mm x 104.9mm
电源消耗
PCIe + 3.3V: 不使用
PEG + 12V: 用于 PoCXP 供电，功耗由 CXP 外接设备决定
整卡功耗与使用固件有关，典型功耗 ≤ 20W
保管温度
-15 - 85摄氏度
工作温度
0 - 50 摄氏度
相对湿度
10%-90% （保管及工作）
开发接口
GenTL Producer、GenICam，支持 Halcon，MVS 等多种软件
操作系统
Windows 10/11/Server 2019(x64)
开发样例
提供C/C++ 二次开发样例源程序
其他功能
支持通过IO接口级联，多卡同步触发采集
